■产品名称：
一片式球阀|一片式不锈钢球阀|一片式内螺纹球阀|
■产品型号：迦百农牌全系列
■产品展商：上海迦百农阀门制造有限公司
■简单介绍：一片式球阀|上海球阀厂-一片式球阀系列-上海迦百农一片式球阀优质产品,专业生产一片式球阀系列的球阀产品,包括一片式球阀的经营及一片式球阀的销售,本页包含一片式球阀的图片及一片式球阀的详细及一片式球阀技术和一片式球阀的参数。欢迎您来电咨询一片式球阀系列,一片式球阀产品的详细信息,服务热线：021－3632 0477
,传真：021－3632 0744,一片式球阀种类有很多,不同一片式球阀的应用范围也会有细微的差别,而本公司将会为您提供全方位的解决方案。一片式球阀厂,一片式球阀系列,一片式球阀,一片式球阀生产商,一片式球阀系列, 一片式球阀,一片式球阀代理商,一片式球阀系列, 一片式球阀,一片式球阀经销商。 |
|
|
■产品简介: |
|
专业生产不锈钢一片式球阀 One piece type ball valve |性能规范|产品规格：1/4"" - 4""(DN6-DN100) |工作压力：1000psi |适用温度范围：< 150℃ |适用介质 水、油、气体及某些腐蚀性液体|螺纹类型：NPT BSPT BSP DIN259/2999 |主要技术参数 公称通径 DN（mm） 6～100mm 公称压力 PN（Mpa） 2.5 4.0 6.4 试验压力 强度试验压力 3.8 6.0 9.6 高密封试验压力 3.0 4.8 7.6 低压气密封试验压力 0.6 0.6 0.6 适用介质 水、蒸汽、油品、酸类腐蚀性等。 适用温度 < 150℃(PTFE) < 300℃(PLL) |主要零件的材质 NO 零件名称 PART NAME 材料(MATERIAL) 1 阀体 Body CF8M CF8 WCB 2 阀盖 Cap CF8M CF8 WCB 3 阀座 Seat RPTFE 4 球 Ball SS304 SS316 5 密封垫 Seal Gasket PTFE 6 阀杆密封 Stem Seal PTFE 7 阀杆 Stem SS316 8 阀杆填料 Stem Packing PTFE 9 填料压盖 Packing gland S 。 |
|
■技术规范： |
|
公称通径 |
DN（mm） |
6～100mm |
|
公称压力 |
PN（Mpa） |
2.5 |
4.0 |
6.4 |
|
试验压力 |
强度试验压力 |
3.8 |
6.0 |
9.6 |
|
高密封试验压力 |
3.0 |
4.8 |
7.6 |
|
低压气密封试验压力 |
0.6 |
0.6 |
0.6 |
|
适用介质 |
水、蒸汽、油品、酸类腐蚀性等。 |
|
适用温度 |
< 150℃(PTFE) < 300℃(PLL) | |
|
■主要零件材料： |
|
NO |
零件名称 |
PART NAME |
材料(MATERIAL) |
|
1 |
阀体 |
Body |
CF8M CF8 WCB |
|
2 |
阀盖 |
Cap |
CF8M CF8 WCB |
|
3 |
阀座 |
Seat |
RPTFE |
|
4 |
球 |
Ball |
SS304 SS316 |
|
5 |
密封垫 |
Seal Gasket |
PTFE |
|
6 |
阀杆密封 |
Stem Seal |
PTFE |
|
7 |
阀杆 |
Stem |
SS316 |
|
8 |
阀杆填料 |
Stem Packing |
PTFE |
|
9 |
填料压盖 |
Packing gland |
SS304 |
|
10 |
弹性垫圈 |
Spring washer |
SS301 |
|
11 |
手柄 |
Handle |
SS304 | |
|

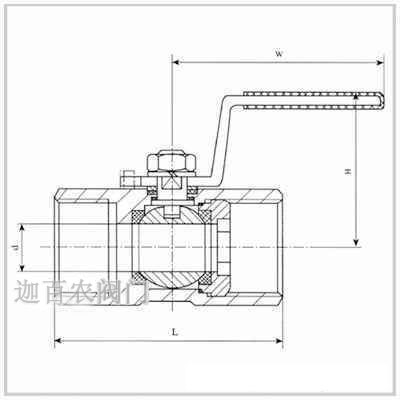

■主要外形尺寸： |
|
公称通径 |
结构长度(mm) |
外形尺寸(mm) |
参考重量 |
|
毫米 |
英寸 |
L |
d |
H |
W |
(kg) |
|
6 |
1/4"" |
40 |
4.2 |
22 |
80 |
0.10 |
|
10 |
3/8"" |
45 |
6 |
26 |
80 |
0.115 |
|
15 |
1/2"" |
57 |
8 |
31 |
88 |
0.175 |
|
20 |
3/4"" |
60 |
12 |
34 |
88 |
0.250 |
|
25 |
1"" |
72 |
15 |
38 |
105 |
0.400 |
|
32 |
1-1/4"" |
79 |
19 |
43 |
105 |
0.600 |
|
40 |
1-1/2"" |
85 |
24 |
50 |
124 |
0.850 |
|
50 |
2"" |
101 |
32 |
57 |
124 |
0.900 | |
|
■订货须知: |
|
⑴产品型号与名称 ⑵公称通径DN ⑶额定流量系数KV ⑷公称压力和压差 ⑸阀体和阀内组件材料 ⑹流量特性 ⑺适用温度 ⑻电源电压和控制信号 ⑼是否带附件 |
|
因篇幅有限，欲知各产品的详细资料请与本公司直接联系！ |
|
销售热线：021-36320477 36320744 图文传真：021-36320744 |
