  当前位置:首页--产品展示--衬胶衬氟阀--聚全氟衬里旋塞阀

  产品全称:聚全氟衬里旋塞阀|上海迦百农阀门制造有限公司


  产品详细:
主要技术参数:

公称压力:Nominal pressure: 1.0 Mpa, 1.6 Mpa, 2.5 Mpa, 4.0MPa(ANSI Class 125, 150lb, 300lb)
规格Nominal size: DN15~DN300 (1/2”-8”)
结构长度Face to face dimension: DIN3202, ANSI B16.10 or on client’s design
法兰连接尺寸Flange connection dimension: DIN2501, ANSIB16.5 or on client’s design
测试标准Pressure test: API 598, API6D
适用温度Suitable temperature: -40℃~180℃
适用介质Suitable medium: This plug valve can be applied in various concentrations of Acid, Alkali, Aqua regia and strong chloridizing etc (except the high-temperature melting alkali metals, element fluorine & chlorine-trifluoride).
操作方式operation style: Handwheel, bevel gear, electric, pneumatic.

主要性能规范:
公称压力
Nominal pressure
试验压力
Test pressure
工作压力
working pressure
工作温度
working temperature
强度
密度
10Kgf/Cm2
10Kgf/Cm2
15Kgf/Cm2
10Kgf/Cm2
-50~120
■主要零件材料:
零件名称 Part name
材质 Material
阀体Body
Cast steel /Cast iron lined with FEP
旋塞Plug
Cast steel/Cast iron lined with FEP
阀杆Stem
Stainless steel
阀盖Bonnet
Cast steel /Cast iron lined with FEP
调节螺丝Adjusting screw
Stainless steel
调节垫片Adjusting washer
Stainless steel+PTFE
手柄Lever
Cast steel

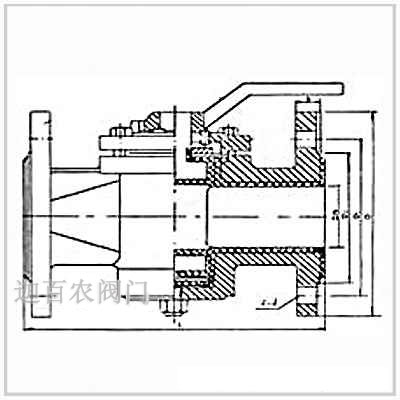

■主要外形尺寸:
公称通径
长度
法兰外径(D)
螺孔中心圆直径(D1)
连接凸出部分直径
法兰厚度(b)
螺孔直径(d)
螺孔数量(Z)
重量(KG)
20
150
105
75
55
16
14
4
4
25
160
115
85
65
16
14
4
5
32
170
135
100
78
18
18
4
7
40
180
145
110
85
18
18
4
9
50
210
160
125
100
20
18
4
12
65
220
180
145
120
20
18
4
18
80
250
195
160
135
22
18
4
25
100
275
215
180
155
22
18
8
35
125
310
245
210
185
24
18
8
47
150
350
280
240
210
24
23
8
58
■订货须知:
⑴产品型号与名称 ⑵公称通径DN ⑶额定流量系数KV ⑷公称压力和压差 ⑸阀体和阀内组件材料 ⑹流量特性 ⑺适用温度 ⑻电源电压和控制信号 ⑼是否带附件
因篇幅有限,欲知各产品的详细资料请与本公司直接联系!
销售热线:021-36320477   36320744    图文传真:021-36320744
