阀套式排污阀 |
产品型号:TP41、TPL41 |
产品引用标准:
API 6D 管道阀门规范
JB/T6900-1993 排污阀
ANSI B16.5a 管法兰及法兰管件
JB/T79.1-79.2 整体铸钢管法兰
GB/T13927 通用阀门压力试验
JB/T9092 阀门的检验与试验
|
主要性能规范:
压力等级 |
常温下压力试验(MPa) |
适用温度℃ |
适用介质 |
密封 |
上密封 |
壳体 |
气体密封 |
“G”型 |
“D”型 |
普通型 |
抗硫型 |
基本型 |
公称压力PN(MPa) |
1.6 |
1.76 |
1.76 |
2.4 |
0.6 |
-29~250 |
-46~121 |
-29~121 |
含H 2 S和Co 2 〉500Mg/m 3 的介质 |
石油、天然气、水等 |
2.5 |
2.75 |
2.75 |
3.75 |
0.6 |
4.0 |
4.4 |
4.4 |
6.0 |
0.6 |
6.4 |
7.04 |
7.04 |
9.6 |
0.6 |
10.0 |
11.0 |
11.0 |
15.0 |
0.6 |
16.0 |
17.6 |
17.6 |
24.0 |
0.6 |
|
主要零件的材料说明:
零件名称 |
阀体、阀盖 |
阀瓣 |
阀杆 |
阀座 |
阀杆螺母 |
密封圈 |
填料 |
密封指 |
基本名称 |
WCB |
合金钢(特殊处理) |
不锈钢 |
合金钢(特殊处理) |
铝青铜 |
填充聚四氟乙烯 |
填充聚四氟乙烯膨胀石墨 |
耐油密封脂 |
抗硫型 |
抗硫不锈钢 |
抗硫密封脂 |
注:抗硫阀门型号前加“K” |

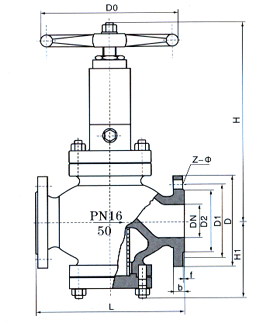

主要外形尺寸:
公称压力PN(MPa) |
尺寸(mm) |
DN(mm) |
25 |
40 |
50 |
80 |
100 |
150 |
200 |
250 |
1.6 |
L |
216 |
230 |
230 |
310 |
350 |
480 |
600 |
730 |
H |
243 |
265 |
346 |
409 |
484 |
521 |
594 |
621 |
H1 |
86 |
108 |
115 |
146 |
163 |
202 |
292 |
355 |
D0 |
180 |
250 |
250 |
300 |
300 |
350 |
350 |
400 |
重量(Kg) |
18 |
25 |
28 |
53 |
62 |
128 |
168 |
289 |
2.5 |
L |
216 |
230 |
230 |
310 |
350 |
480 |
600 |
730 |
H |
243 |
265 |
346 |
409 |
433 |
521 |
594 |
621 |
H1 |
86 |
108 |
115 |
146 |
163 |
202 |
292 |
355 |
D0 |
180 |
250 |
250 |
300 |
300 |
350 |
350 |
400 |
重量(Kg) |
18 |
25 |
28 |
57 |
69 |
145 |
188 |
315 |
4.0 |
L |
216 |
230 |
230 |
310 |
350 |
480 |
600 |
730 |
H |
243 |
265 |
346 |
409 |
433 |
521 |
594 |
621 |
H1 |
86 |
108 |
115 |
146 |
163 |
202 |
292 |
355 |
D0 |
180 |
250 |
250 |
300 |
300 |
350 |
350 |
400 |
重量(Kg) |
21 |
31 |
35 |
70 |
85 |
172 |
219 |
378 |
6.4 |
L |
216 |
230 |
230 |
310 |
350 |
480 |
600 |
730 |
H |
244 |
250 |
254 |
346 |
409 |
521 |
641 |
705 |
H1 |
86 |
108 |
86 |
120 |
152 |
215 |
299 |
420 |
D0 |
180 |
250 |
300 |
350 |
350 |
400 |
500 |
500 |
重量(Kg) |
21 |
37 |
42 |
84 |
100 |
208 |
265 |
452 |
10.0 |
L |
230 |
260 |
300 |
380 |
430 |
559 |
660 |
787 |
H |
245 |
265 |
287 |
409 |
433 |
531 |
709 |
817 |
H1 |
78 |
106 |
110 |
152 |
169 |
225 |
321 |
399 |
D0 |
200 |
250 |
300 |
350 |
250 |
400 |
500 |
500 |
重量(Kg) |
30 |
44 |
58 |
95 |
125 |
245 |
316 |
540 |
注:法兰连接尺寸见P06~07无导流孔平板闸阀 |
