产品详细:

■产品简介:

产品名称：三通铸铁旋塞阀
产品型号：X44W-1.0
产品展商：上海迦百农阀门制造有限公司
简单介绍：三通铸铁旋塞阀|上海旋塞阀厂-三通铸铁旋塞阀系列-上海迦百农三通铸铁旋塞阀优质产品,专业生产三通铸铁旋塞阀系列的旋塞阀产品,包括三通铸铁旋塞阀的经营及三通铸铁旋塞阀的销售,本页包含三通铸铁旋塞阀的图片及三通铸铁旋塞阀的详细及三通铸铁旋塞阀技术和三通铸铁旋塞阀的参数。欢迎您来电咨询三通铸铁旋塞阀系列,三通铸铁旋塞阀产品的详细信息,服务热线：021－3632 0477 ，传真：021－3632 0744,三通铸铁旋塞阀种类有很多，不同三通铸铁旋塞阀的应用范围也会有细微的差别，而本公司将会为您提供全方位的解决方案。三通铸铁旋塞阀厂，三通铸铁旋塞阀系列, 三通铸铁旋塞阀,三通铸铁旋塞阀生产商, 三通铸铁旋塞阀,三通铸铁旋塞阀系列,三通铸铁旋塞阀代理商,三通铸铁旋塞阀系列, 三通铸铁旋塞阀,三通铸铁旋塞阀经销商。

■主要技术参数和性能指标:

型号	公称压力 PN（MPa）	试验压力PS（MPa）		适用介质	工作温度（℃）
		壳体	密封
X44W-1.0	1.0	1.5	1.1	煤气、油品	≤100

■主要零件材料：

零件名称	阀体	塞子	填料压盖	填料
X44W-1.0	铸铁	铸铁	铸铁	柔性石墨油浸石棉盘根

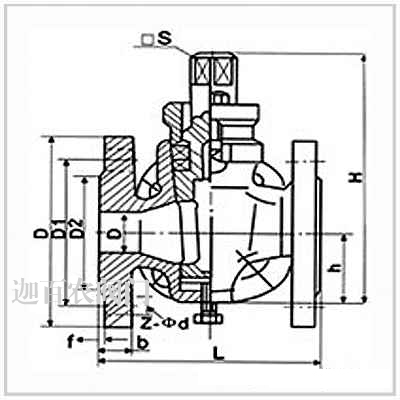

■主要外形尺寸：

公称压力 PN（MPa）	公称通径 DN（mm）	尺寸（mm）
公称压力 PN（MPa）	公称通径 DN（mm）	L	D	D1	D2	z-φd	□s	h	H
1.0	25	145	115	85	56	4╳φ14	17	38	133
	32	170	135	100	78	4╳φ18	18	45	152
	40	180	145	110	85	4╳φ18	24	55	212
	50	200	160	125	100	4╳φ18	28	74	260
	65	220	180	145	120	4╳φ18	32	82	295
	80	250	195	160	135	4╳φ18	40	95	327
	100	300	215	180	155	8╳φ18	45	135	425
	125	350	245	210	185	8╳φ18	54	154	482
	150	400	280	240	210	8╳φ23	62	172	512
	200	450	335	295	265	8╳φ23	75	195	605
	250	530	390	350	320	8╳φ23	85	230	660
	300	580	440	400	368	8╳φ23	100	263	760

■安装说明:

1.要留有阀柄旋转的位置
2.不能用作节流。
3.带传动机构的球阀应直立安装。

■订货须知:

⑴三通铸铁旋塞阀产品型号与名称 ⑵三通铸铁旋塞阀公称通径DN ⑶三通铸铁旋塞阀额定流量系数KV ⑷三通铸铁旋塞阀公称压力和压差 ⑸三通铸铁旋塞阀阀体和阀内组件材料 ⑹三通铸铁旋塞阀流量特性 ⑺三通铸铁旋塞阀适用温度 ⑻三通铸铁旋塞阀电源电压和控制信号 ⑼三通铸铁旋塞阀是否带附件

因篇幅有限，欲知各产品的详细资料请与本公司直接联系！

销售热线：021-36320477 36320744 图文传真：021-36320744
