产品详细:

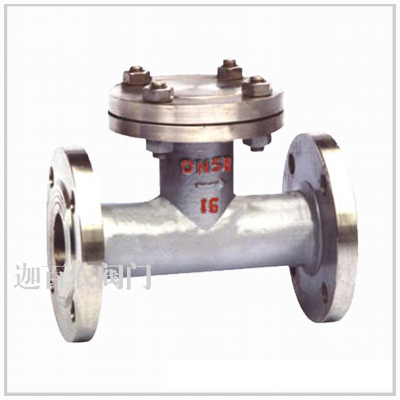

T型过滤器

■产品简介:

管道过滤器是管道输送液体过程中清除固体杂质的设备。液体流经过滤器时，其中的杂质被滤出，可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。

■适用范围:

公称通径：50～300mm
公称压力：10～4.0MPa
工作温度:-196～400℃
工作介质：
1、化工、石油生产及城市供热中的弱腐蚀性物料。如水、氨、油品、烃类等。
2、化工生产中的腐蚀性物料。如纯碱、硫酸、硝酸、醋酸等。
3、制冷、空分生产中的低温物料。如液甲烷、液氮、液氧及各种冷剂。
4、轻工食品、制药生产中有卫生要求的物料。如啤酒、饮料、医药用品等。
可拦截的固体颗粒粒径：131～2032μm
PN1.6～5.0MPa DN50～300
壳体材料：铸铁、碳钢、不锈钢

■T型过滤器连接尺寸:

公称直径	主要尺寸				排放□“B”	参考重量（KG）
公称直径	L	L1	L2	H	R1/2"	参考重量（KG）
50	300	526	164	164		13.9
65	338	594	184	184		19.5
80	368	652	196	196		24.3
100	423	735	220	175		36.1
125	466	814	240	194		55.3
150	521	917	270	217		74.1
200	630	1108	320	268		145.0
250	738	1310	370	320		220.1
300	846	1512	420	372		317.9

■ST24型反折流式T型过滤器连接尺寸:

公称直径DN	主要尺寸			排放□“B”	参考重量（Kg)
公称直径DN	L	L1	L2	R1/2"	参考重量（Kg)
50	298	158	268		13.6
65	337	179	304		18.9
80	370	195.5	330		24.0
100	432	225	382		36.3
150	557	280	482		68.9
200	678	332.5	578		140.0
250	791	383	666		216.2
300	918	437	768		315.2

订货须知:1、T型过滤器连接方式；2、T型过滤器公称压力；3、T型过滤器工作压力；4、T型过滤器使用介质；5、T型过滤器使用温度．6、如有特殊要求时请在订购产品时注明。

因篇幅有限，欲知各产品的详细资料请与本公司直接联系！

销售热线：021-36320477 36320744 图文传真：021-36320744
