■产品简介: |

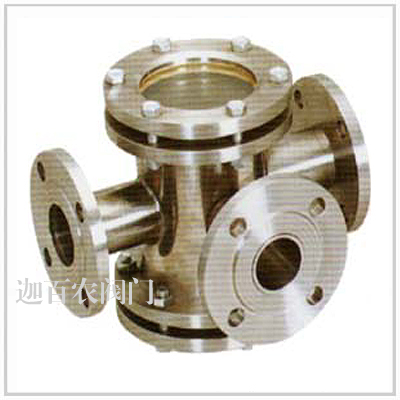

三通视镜是工业管道装置上主要附件之一,在石油、化工、医药、食品等工业生产装置的管道中,视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况,起到监视生产、避免生产过程中事故发生的作用。 |
■主要技术参数和性能指标: |
壳体材质:碳钢WCB、不锈钢304、321、316、316L、钢内衬四氟。
视窗材质:钢化硼硅玻璃、石英玻璃。
密封材质:丁腈橡胶、聚四氟乙烯。
工作压力(MPa):0.6~2.5
工作温度(℃):0~200℃ |
■主要零件材料: |
壳体材质 |
碳钢WCB、不锈钢304、321、316、316L |
视窗材质 |
钢化硼硅玻璃 |
石英玻璃 |
工作温度(℃) |
0~250 |
0~800 |
公称压力(MPa) |
<0.6 |
0.6~2.5 |
密封件材质 |
丁腈橡胶、聚四氟乙烯 |
连接形式 |
螺纹连接、法兰连接 |
允许急变温度(℃) |
<60 |
|
■主要外形尺寸: |
DN |
2.5公斤 |
外形尺寸 |
玻璃板 |
Ⅰ |
Ⅱ |
Ⅲ |
H |
L |
直径 |
厚度 |
25 |
40 |
40 |
260 |
234 |
95 |
15 |
25 |
50 |
50 |
320 |
278 |
140 |
20 |
25 |
65 |
65 |
320 |
278 |
160 |
20 |
40 |
80 |
80 |
360 |
308 |
180 |
20 |
40 |
100 |
100 |
360 |
308 |
180 |
20 |
|
■订货须知: |
⑴产品型号与名称 ⑵公称通径DN ⑶额定流量系数KV ⑷公称压力和压差 ⑸阀体和阀内组件材料 ⑹流量特性 ⑺适用温度 ⑻电源电压和控制信号 ⑼是否带附件 |
