■产品简介: |
|
结构原理：

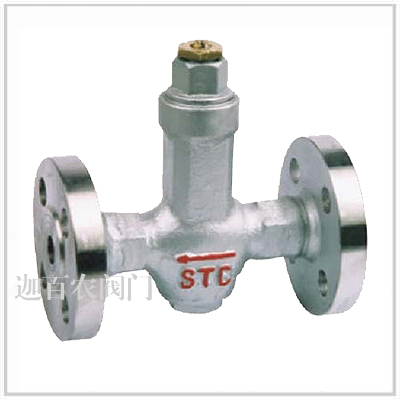

ST系列疏水阀属热静力型中的一种新产品。阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混和物，利用其对温度的热胀冷缩及状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。选用合适的规格便确定了冷凝水排放的温度范围，然后可在此范围内根据情况要求用调节螺钉进行调节。 |
| ■主要技术参数和性能指标: |
1、公称压力PN：0.8、1.0、1.6、2.5、4.0MPa
2、公称通径DN：15、20、25、32、40、50、65、80、100mm
3、排水温度：A组 65～100℃ B组 95～135℃ C组 130～165℃
4、漏气率：0.5％以下
5、寿命：10000小时以上
6、使用温度：80～450℃
7、连接方式三种：①ST为螺纹角式 ② STB为螺纹直通带过滤器 ③STC为法兰直通带过滤器 |
|
■主要外形尺寸： |
|
型号（DN） |
外形尺寸
External Dimensions |
最大排量
T/h |
型号（DN）
Type ST8-15 |
外形尺寸
External Dimensions |
最大排量
T/h |
法兰外径
D |
|
长L |
高H |
长L |
高H |
|
ST8-15 |
120 |
65 |
1.4 |
STB16-15 |
90 |
150 |
3.0 |
|
|
ST8-20 |
120 |
65 |
3.0 |
STB16-20 |
100 |
150 |
4.0 |
|
|
ST8-25 |
130 |
70 |
4.0 |
STB16-25 |
120 |
165 |
5.0 |
|
|
ST16-15 |
120 |
65 |
3.0 |
STB10-40 |
140 |
185 |
9.0 |
|
|
ST16-20 |
120 |
65 |
4.0 |
STB10-50 |
160 |
195 |
11.0 |
|
|
ST16-25 |
130 |
70 |
5.0 |
STC16-15 |
150 |
175 |
3.0 |
95 |
|
ST16-40 |
145 |
85 |
9.0 |
STC16-20 |
150 |
175 |
4.0 |
105 |
|
ST16-50 |
145 |
95 |
11.0 |
STC16-25 |
160 |
185 |
5.0 |
115 |
|
|
|
|
|
STC10-40 |
230 |
255 |
9.0 |
145 |
|
|
|
|
|
STC10-50 |
230 |
255 |
11.0 |
160 |
|
|
|
|
|
STC10-80 |
310 |
285 |
18.0 |
195 |
|
|
|
|
|
STC10-100 |
310 |
355 |
22.0 |
215 | |
|
■订货须知: |
| ⑴可调恒温式蒸汽疏水阀产品型号与名称 ⑵可调恒温式蒸汽疏水阀公称通径DN ⑶可调恒温式蒸汽疏水阀额定流量系数KV ⑷可调恒温式蒸汽疏水阀公称压力和压差 ⑸可调恒温式蒸汽疏水阀阀体和阀内组件材料 ⑹可调恒温式蒸汽疏水阀流量特性 ⑺可调恒温式蒸汽疏水阀适用温度 ⑻可调恒温式蒸汽疏水阀电源电压和控制信号 ⑼可调恒温式蒸汽疏水阀是否带附件 |
