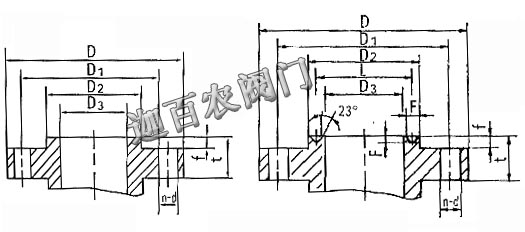

JIS 10K、16K、20K、30K、40K、63K、RF、FF 法兰尺寸表

JIS 10K、RF、FF      mm

公称通径 外径 螺栓孔中心圆直径 连接凸出部分直径 内径 法兰厚度 连接部分凸出高度 螺栓孔数量与直径 螺栓直径 DN D D1 D2 D3 t* f n-d M 20 100 75 58 19 14 　18 1 4-15 12 25 125 90 70 25 14 　18 1 4-19 16 40 140 105 85 38 16 　20 2 4-19 16 50 155 120 100 51 16 　20 2 4-19 16 65 175 140 120 61 18 　22 2 4-19 16 80 185 150 130 76 18　 22 2 8-19 16 100 210 175 155 102 18 　24 2 8-19 16 125 250 210 185 125 20　 24 2 8-23 20 150 280 240 215 152 22　 26 2 8-23 20 200 330 290 265 204 22　 26 2 8-23 20 250 400 355 325 254 24　 30 2 12-25 22 300 415 400 375 305 24　 32 3 16-25 22

JIS 16K、RF、FF     mm

公称通径 外径 螺栓孔中心圆直径 连接凸出部分直径 内径 法兰厚度 连接部分凸出高度 螺栓孔数量与直径 螺栓直径 DN D D1 D2 D3 t* f n-d M 20 100 75 58 19 14　 18 1 4-15 12 25 125 60 70 25 14　 18 1 4-19 16 40 140 105 85 38 16　 20 2 4-19 16 50 155 120 100 51 16　 20 2 8-19 16 65 175 140 120 64 18　 22 2 8-19 16 80 200 160 135 76 20　 24 2 8-23 20 100 225 185 160 102 22 　26 2 8-23 20 125 270 225 195 125 22 　26 2 12-25 22 150 305 260 230 152 24 　28 2 12-25 22 200 350 305 275 204 26 　30 2 12-25 22 250 430 380 345 254 28　 34 2 12-27 24 300 480 430 395 305 30　 36 3 16-27 24

JIS 20K、RF、FF     mm

公称通径 外径 螺栓孔中心圆直径 连接凸出部分直径 内径 法兰厚度 连接部分凸出高度 螺栓孔数量与直径 螺栓直径 DN D D1 D2 D3 t* f n-d M 20 100 75 58 19 16 18 1 4-15 12 25 125 90 70 25 16 20 1 4-19 16 40 140 105 85 38 18 22 2 4-19 16 50 155 120 100 51 18 22 2 8-19 16 65 175 140 120 64 20 24 2 8-19 16 80 200 160 135 76 22 26 2 8-23 20 100 225 185 160 102 24 28 2 8-23 20 125 270 225 195 125 26 30 2 12-25 22 150 305 260 230 152 28 32 2 12-25 22 200 350 305 275 204 30 34 2 12-25 22 250 430 380 345 254 34 38 2 12-27 24 300 480 430 395 305 36 40 3 16-27 24

*t值中较小值为钢及可锻铸铁法兰；较大值为铸铁法兰。

JIS 30K、RF、FF   mm

公称通径 外径 螺栓孔中心圆直径 连接凸出部分直径 内径 法兰厚度 连接部分凸出高度 螺栓孔数量与直径 螺栓直径 DN D D1 D2 D3 t* f n-d M 20 120 85 60 19 18 1 4-19 16 25 130 95 70 25 20 1 4-19 16 40 160 120 90 38 22 2 4-23 20 50 165 130 105 51 22 2 8-19 16 65 200 160 130 64 26 2 8-23 20 80 210 170 140 76 28 2 8-23 20 100 240 195 160 102 32 2 8-25 22 125 275 230 195 125 36 2 8-25 22 150 325 275 235 152 38 2 12-27 24 200 370 320 280 204 42 2 12-27 24 250 450 390 345 254 48 2 12-33 30 300 515 450 405 305 52 3 16-39 30

JIS 40K、RF、FF

公称通径 外径 螺栓孔中心圆直径 连接凸出部分直径 内径 法兰厚度 连接部分凸出高度 螺栓孔数量与直径 螺栓直径 DN D D1 D2 D3 t* f n-d M 20 120 85 60 19 20 1 4-19 16 25 130 95 70 25 22 1 4-19 16 40 160 120 90 38 24 2 4-23 20 50 165 130 105 51 26 2 8-19 16 65 200 160 130 64 30 2 8-23 20 80 210 170 140 76 32 2 8-23 20 100 250 205 165 102 36 2 8-25 22 125 300 250 200 125 40 2 8-27 24 150 355 295 240 152 44 2 12-33 30 200 405 345 290 200 50 2 12-33 30 250 475 440 355 247.5 56 2 12-33 30 300 540 470 440 298.5 60 3 16-39 36

JIS 63K、RF、FF      mm

公称通径 外径 螺栓孔中心圆直径 连接凸出部分直径 内径 法兰厚度 连接部分凸出高度 螺栓孔数量与直径 螺栓直径 DN D D1 D2 D3 t f n-d M 25 140 100 70 22 27 1 40-23 20 40 175 130 90 35 32 2 4-25 22 50 185 145 105 48 34 2 8-23 20 65 220 175 130 57 38 2 8-25 22 80 230 185 140 73 40 2 8-25 22 100 270 220 165 99 44 2 8-27 24 125 325 265 200 121 50 2 8-33 30 150 365 305 240 146 52 2 12-33 30 200 425 360 290 190 58 2 12-33 30 250 500 430 355 238 68 2 12-39 36 300 560 485 410 283 77 3 16-39 36

JPI 150、300、600RF、RJ法兰尺寸表

JPI 150RF          mm

公称通径 外径 螺栓孔中心圆直径 连接凸出部分直径 内径 法兰厚度 连接部分凸出高度 螺栓孔数量与直径 螺栓直径 DN D D1 D2 D3 t f n-d M 20 98 70.0 43 19 12.7 1.6 4-15 12 25 108 79.5 51 25 14.3 1.6 4-15 12 40 127 98.5 73 38 17.5 1.6 4-15 12 50 152 120.5 92 51 19.1 1.6 4-19 16 65 178 139.5 105 64 22.3 1.6 4-19 16 80 190 152.5 127 76 23.9 1.6 4-19 16 100 229 190.5 157 102 23.9 1.6 8-19 16 125 254 216.0 186 125 23.9 1.6 8-22 20 150 279 241.5 216 152 25.4 1.6 8-22 20 200 343 298.5 270 204 28.6 1.6 8-22 20 250 406 362.0 324 254 30.2 1.6 12-25 22 300 483 432.0 381 305 31.8 1.6 12-25 22

JPI 300RF      mm

公称通径 外径 螺栓孔中心圆直径 连接凸出部分直径 内径 法兰厚度 连接部分凸出高度 螺栓孔数量与直径 螺栓直径 DN D D1 D2 D3 t f n-d M 20 117 82.5 43 19 15.9 1.6 4-19 16 25 124 89.0 51 25 17.5 1.6 4-19 16 40 156 114.5 73 38 20.7 1.6 4-22 20 50 165 127.0 92 51 22.3 1.6 8-19 16 65 190 149.0 105 64 25.4 1.6 8-22 20 80 210 168.0 127 76 28.6 1.6 8-22 20 100 254 200.0 157 102 31.8 1.6 8-22 20 125 279 235.0 186 125 35.0 1.6 8-22 20 150 318 270.0 216 152 36.6 1.6 12-22 20 200 381 330.0 270 204 41.3 1.6 12-25 22 250 444 387.5 324 254 47.7 1.6 16-29 27 300 521 451.0 381 305 50.8 1.6 16-32 30

JPI 600RF      mm

公称通径 外径 螺栓孔中心圆直径 连接凸出部分直径 内径 法兰厚度 连接部分凸出高度 螺栓孔数量与直径 螺栓直径 DN D D1 D2 D3 t f n-d M 20 117 82.5 43 19 22.3 1.6 4-19 16 25 124 89.0 51 25 23.9 1.6 4-19 16 40 156 114.5 73 38 28.7 1.6 4-22 20 50 165 127 92 51 31.8 1.6 8-19 16 65 190 149 105 64 35 1.6 8-22 20 80 210 168 127 76 38.2 1.6 8-22 20 100 273 216 157 102 44.5 1.6 8-25 22 125 330 266.5 186 125 50.9 1.6 8-29 27 150 356 292.0 216 152 54.1 1.6 12-29 27 200 419 349 270 200 62 1.6 12-32 30 250 508 432 324 247.5 69.9 1.6 16-35 33 300 559 489 381 298.5 73.1 1.6 16-35 33

JPI 150RJ      mm

公称通径 外径 螺栓孔中心圆直径 连接凸出部分直径 内径 梯形槽中心圆直径 梯形槽深度 梯形槽宽度 法兰厚度 连接部分凸出高度 螺栓孔数量与直径 螺栓直径 DN D D1 D2 D3 L F E t f n-d M 25 108 79.5 63.5 25 47.625 8.731 6.4 20.7 6.4 4-15 12 40 127 98.5 82.6 38 65.088 8.831 6.4 23.9 6.4 4-15 12 50 152 120.5 101.6 51 82.550 8.731 6.4 25.5 6.4 4-15 16 65 178 139.5 120.6 64 101.600 8.731 6.4 28.7 6.4 4-19 16 80 190 152.5 133.1 76 114.300 8.731 6.4 30.3 6.4 4-19 16 100 229 190.5 171.1 102 149.225 8.731 6.4 30.3 6.4 8-19 16 125 254 216.0 193.7 125 171.150 8.731 6.4 30.3 6.4 8-22 20 150 279 241.5 219.1 152 193.675 8.731 6.4 31.8 6.4 8-22 20 200 343 298.5 273.0 204 247.650 8.731 6.4 35 6.4 8-22 20 250 406 362.0 330.2 254 304.200 8.731 6.4 36.6 6.4 12-25 22 300 483 432.0 406.1 305 381.000 8.731 6.4 38.2 6.4 12-25 22

JPI 300RJ     mm

公称通径 外径 螺栓孔中心圆直径 连接凸出部分直径 内径 梯形槽中心圆直径 梯形槽深度 梯形槽宽度 法兰厚度 连接部分凸出高度 螺栓孔数量与直径 螺栓直径 DN D D1 D2 D3 L F E t f n-d M 20 117 82.5 63.5 19 42.862 8.731 6.4 22.3 6.4 4-19 16 25 124 89.0 69.8 25 50.800 8.731 6.4 23.9 6.4 4-19 16 40 156 114.5 90.5 38 68.262 11.906 6.4 27.1 6.4 4-22 20 50 165 127.0 108.0 51 82.550 11.906 8.0 28.7 8.0 8-19 16 65 190 149.0 127.0 64 101.600 11.906 8.0 31.8 8.0 8-22 20 80 210 168.0 146.0 76 123.825 11.906 8.0 35 8.0 8-22 20 100 254 200.0 174.6 102 149.225 11.906 8.0 38.2 8.0 8-22 20 125 279 235.0 209.6 125 180.975 11.906 8.0 41.4 8.0 8-22 20 150 318 270.0 241.3 152 211.138 11.906 8.0 43 8.0 12-22 20 200 381 330.0 301.6 204 269.875 11.906 8.0 47.7 8.0 12-25 22 250 444 387.0 355.6 254 323.850 11.906 8.0 54.1 8.0 16-29 27 300 521 451.0 412.8 305 381.000 11.906 8.0 57.2 8.0 16-32 30

JPI 600RJ     mm

公称通径 外径 螺栓孔中心圆直径 连接凸出部分直径 内径 梯形槽中心圆直径 梯形槽深度 梯形槽宽度 法兰厚度 连接部分凸出高度 螺栓孔数量与直径 螺栓直径 DN D D1 D2 D3 L F E t f n-d M 20 117 82.5 63.5 19 42.862 8.731 6.4 22.3 6.4 4-19 16 25 124 89.0 69.8 25 50.800 8.731 6.4 23.9 6.4 4-19 16 40 156 114.5 90.5 38 68.262 8.731 6.4 28.7 6.4 4-22 20 50 165 127.0 108.0 51 82.550 11.906 8.0 31.8 8.0 8-19 16 65 190 149.0 127.0 64 101.600 11.906 8.0 35.0 8.0 8-22 20 80 210 168.0 146.0 76 123.825 11.906 8.0 38.2 8.0 8-22 20 100 270 216.0 174.6 102 149.225 11.906 8.0 44.5 8.0 8-25 22 125 330 266.5 209.6 125 180.975 11.906 8.0 50.9 8.0 8-29 27 150 356 292 241.3 152 211.138 11.906 8.0 54.1 8.0 12-29 27 200 419 349 301.6 200 269.875 11.906 8.0 62.0 8.0 12-32 30 250 508 432 355.6 247.5 323.850 11.906 8.0 69.9 8.0 16-35 33 300 559 489 412.8 298.5 381.000 11.906 8.0 73.1 8.0 20-35 33

德国DIN标准法兰尺寸

PN16(1.6MPa)     mm

公称通径 外径 螺栓孔中心圆直径 连接凸出部分直径 连接凸出部分高度 法兰厚度 螺栓孔数量与直径 螺栓直径 DN D D1 D2 f H n-d M 15 95 65 45 2 14 4-14 12 20 105 75 58 2 16 4-14 12 25 115 85 68 2 16 4-14 12 32 140 100 78 2 18 4-18 16 40 150 110 88 2 18 4-18 16 50 165 125 102 3 20 4-18 16 65 185 145 122 3 20 4-18 16 80 200 160 138 3 22 8-18 16 100 220 180 158 3 24 8-18 16 125 250 210 188 3 26 8-18 16 150 285 240 212 3 26 8-22 20 200 340 295 268 3 30 8-22 20 250 405 355 320 3 32 8-26 24

PN40(4.0MPa)   mm

公称通径 外径 螺栓孔中心圆直径 连接凸出部分直径 连接凸出部分高度 法兰厚度 螺栓孔数量与直径 螺栓直径 DN D D1 D2 f H n-d M 15 95 65 45 2 16 4-14 12 20 105 75 58 2 18 4-14 12 25 115 85 68 2 18 4-14 12 32 140 100 78 2 18 4-18 16 40 150 110 88 2 18 4-18 16 50 165 125 102 3 20 4-18 16 65 185 145 122 3 22 8-18 16 80 200 160 138 3 24 8-18 16 100 235 190 162 3 24 8-22 20 125 270 220 188 3 26 8-26 24 150 300 250 218 3 28 8-26 24 200 375 320 285 3 34 12-30 27 250 450 385 345 3 38 12-33 30

注：德标尺寸与机械部标准法兰尺寸互换；新产品设计应优先采用系列1尺寸。
